Für welche Zwecke wird ein Drosselrückschlagventil eingesetzt?

Strom- oder Drosselventile wie Drosselrückschlagventile sind wichtige Bauteile in der Hydraulik. Diese nutzt die Strömungsenergie von Flüssigkeiten oder Gasen für hydraulische oder pneumatische Anwendungen. So lassen sich leicht gut regulierbare lineare oder rotierende Bewegungen erzeugen.

Hydraulische Systeme entwickeln dabei eher große Kräfte mit geringer Geschwindigkeit – zum Beispiel in Schwerlastfahrzeugen.

Bei Anwendungsmöglichkeiten, Leistung oder Preis-Leistungs-Verhältnis sind beide Systeme konkurrenzlos – auch wenn sich mit elektromechanischen Aktuatoren eine ernstzunehmende Hydraulik-Alternative zeigt. Mitentscheidend für die optimale, reibungslose Funktion selbst der größten hydraulischen Anlagen sind aber immer ganze kleine Bauteile. Dies sind Stromventile, wie unsere Drosselrückschlagventile.

Was sind Drosselrückschlagventile?

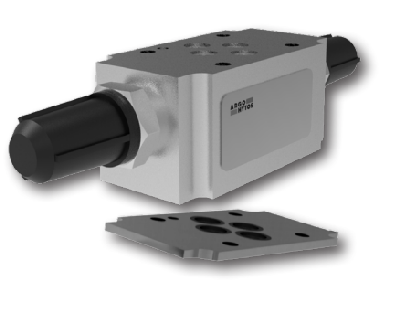

Die meisten Drossel- oder Stromventile sind einzelne oder einteilige Ventile. Sie erzeugen ein Druckgefälle mit unterschiedlichen Durchflusswiderständen, die den Volumenstrom eines Fluids beeinflussen. Drosselrückschlagventile bestehen dagegen aus zwei Funktionen: Drossel- und Rückschlagventil. Wie bei unserem modularen Drosselrückschlagventil VS01-04/M sind die Ventile überwiegend in einem schützenden Gehäuse untergebracht.

ARGO-HYTOS fertigt Drosselrückschlagventile aber ebenso als optionale Ergänzung in Nadeldrosselventilen ohne Gehäuse. Die Grundfunktion von Drosselrückschlagventilen bleibt dabei stets gleich:

• Die Ventile lassen Fluide in einer Richtung gedrosselt und in der anderen ungedrosselt durchfließen.
• Eine Drossel wie bei einem normalen Drosselventil verringert dabei den Leitungsquerschnitt.
• Die Drossel kann eine konstante Verengung erzeugen oder als verstellbare Drossel eingebaut werden.

Fließen nun Fluide durch die Drosselrückschlagventile, reagieren sie auf zwei Arten:

• Fließt ein Fluid in der gewünschten Richtung, öffnet sich das Rückschlagventil und es findet ein ungehinderter Durchfluss statt.
• Kommt es in der Anlage zu einem erforderlichen Rückfluss des Fluids, verschließt sich das Rückschlagventil.
• Fluide müssen nun die Drossel passieren und ihre Durchflussmenge lässt sich entsprechend reduzieren.

Wo werden Drosselrückschlagventile gebraucht?

In der Hydraulik bieten Drosselrückschlagventile vor allem den großen Vorteil der Regulierung der Flussgeschwindigkeit in beiden Richtungen. So lassen sich die Hydraulikzylinder insgesamt präziser steuern. Ein Parallelbetrieb von linearen und rotatorischen Antrieben ist innerhalb gewisser Grenzen einfach und kostengünstig realisierbar. Für einfache Anwendungen können so ebenfalls Gleichlaufsteuerungen abgebildet werden.

Mehr zum Haftgleit- oder Stick-Slip-Effekt

Bewegen sich zwei Festkörper wie ein Kolben in einem Zylinder gegeneinander, kann es leicht zu einem Haftgleiteffekt oder Ruckgleiten kommen. Dieser Ruck entsteht durch eine Änderung der Beschleunigung des Kolbens im Zylinder. Sie kann durch inkonstanten Fluiddruck auf den Kolben entstehen und dann die Zylinderfunktion zunächst stören und schließlich langfristig beschädigen.

Vergleichbare Stick-Slip-Effekte gibt es vielfach im Alltag. Erinnern Sie sich noch an das Quietschen von Kreide auf der Tafel in der Schule? Oder wissen Sie, wie Reifen beim Anfahren oder Bremsen quietschen? Das alles sind Haftgleiteffekte. Sie verursachen nicht nur unangenehme Geräusche, sondern immer auch einen übermäßigen Materialverschleiß. Dieser ist besonders bei industriellen Anlagen natürlich unerwünscht.

Übermäßiger Verschleiß bedeutet hier hohen Wartungsaufwand mit vielen Ausfallzeiten und am Ende eine verkürzte Lebensdauer der Anlagen. All das kostet Unternehmen viel Geld. So klein sie auch sein mögen: Drosselrückschlagventile verhindern diesen Effekt und senken so nachhaltig Prozesskosten.

Die Drosselrückschlagventile von ARGO-HYTOS

Sie finden von ARGO-HYTOS Drosselrückschlagventile

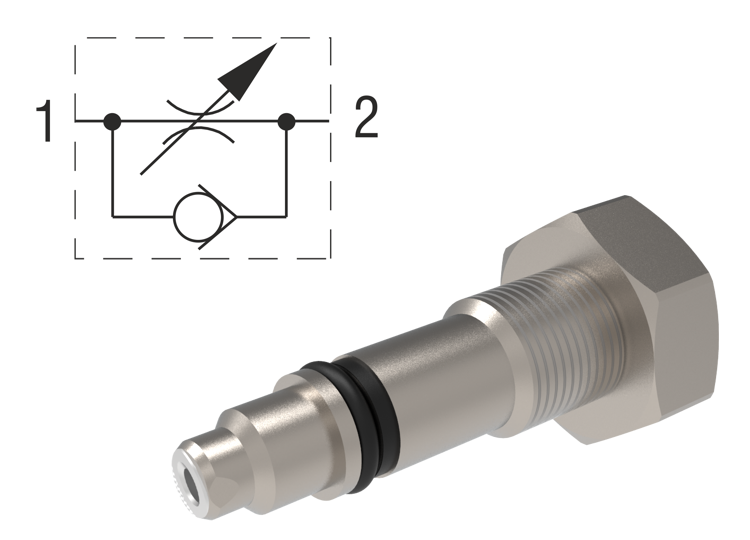

• als Einbauausführung,
• mit Gehäuse für den Inline-Einbau oder

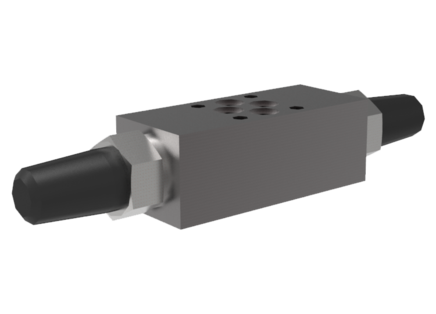

• als Modulausführung mit Zwillingsrückschlagventilen.

Mit Zwillingsdrosselrückschlagventilen wie unseren Modellen VS01-04/M, 2VS3-06 und VSO3-10/M erhalten Sie für Fluidleitungen wechselseitig entsperrbare Rückschlagventile.

Hier können Sie Volumenströme in zwei separaten Durchgängen einstellen. Die Einstellung erfolgt präzise über offene oder verdeckte Einstellschrauben. Der Volumenstrom kann ab- oder zulaufgesteuert erfolgen. Das Typenschild auf den Ventilgehäusen zeigt Ihnen die Ventilfunktionen und unterstützt konkret beim richtigen Einbau. Diese dualen Drosselventile erhalten Sie von ARGO-HYTOS in sechs Varianten für jeden Anwendungsbedarf.

Die weiteren Drosselrückschlagventile finden Sie bei uns als Einbauausführungen mit verschiedenen Anschlussgrößen oder als Inline-Modell mit ¼-Zoll-Anschluss inklusive optionalem Rückschlagventil. Das Rückschlagventil kann dabei einen Nebenstrom oder den Fluidfluss in Serie regulieren. In den Datenblättern zu den jeweiligen Ventilen zeigen wir Ihnen dazu alle Kenndaten der Ventile.

Allgemeines zu Drosselrückschlagventilen und Stromventilen

All diese Ventile erfordern für einen optimalen Betrieb bei Hydraulikanwendungen eine hohe Reinheit der Fluide. Unsere Ölfilter, Belüftungsfilter, Ölservicegeräte und Entwässerungssysteme unterstützen Sie dabei, diese Reinheit zu erreichen oder dauerhaft zu gewährleisten. Achten Sie außerdem auf passende Arbeitsmedien. Für unsere Stromventile im Hydraulikbereich sind Mineralöle der Klassen HM und HV am besten geeignet.

Für alle anderen Fluide empfehlen wir eine enge Abstimmung mit unseren Fachberatern und den Herstellern der Fluide. So stellen Sie sicher, dass die Fluide nicht die Lebensdauer Ihrer Anlagen beeinträchtigen. Achten Sie weiterhin auf die Temperatur und Viskosität der Druckflüssigkeiten. Beide Werte haben entscheidenden Einfluss auf die Wirkung der Druckflüssigkeiten in Ihren Anlagen.

Unsere Drosselrückschlagventile können, je nach Dichtungswerkstoff, in einem Temperaturbereich von -30 °C bis 120 °C eingesetzt werden. Oberhalb dieser Temperaturen zersetzen sich die Druckflüssigkeiten schnell und die optimalen Betriebseigenschaften nehmen rapide ab. Ihre Anlagen oder Antriebe funktionieren dann immer schlechter und unzuverlässiger. Prüfen Sie besonders die Dichtungen der Anlagen regelmäßig. Undichtigkeiten führen zu Fluidverlusten und ebenso zu erhöhten Betriebstemperaturen der Fluide.

Achten Sie zudem auf die Umgebungstemperatur. Standard-Drosselventile sind nur für Arbeits- und Umgebungstemperaturen um 50 Grad Celsius ausgelegt. Darüber hinaus können Schäden an den Ventildichtungen entstehen. Bei Bedarf verwenden Sie spezielle temperaturbeständige Dichtungen rund um die Ventile. Zu diesen und weiteren Details berät Sie unser Serviceteam gern. Oder kontaktieren Sie alternativ unsere lokalen Ansprechpartner.

ARGO-HYTOS liefert Ihnen immer das, was Ihr Unternehmen in der Hydraulik braucht

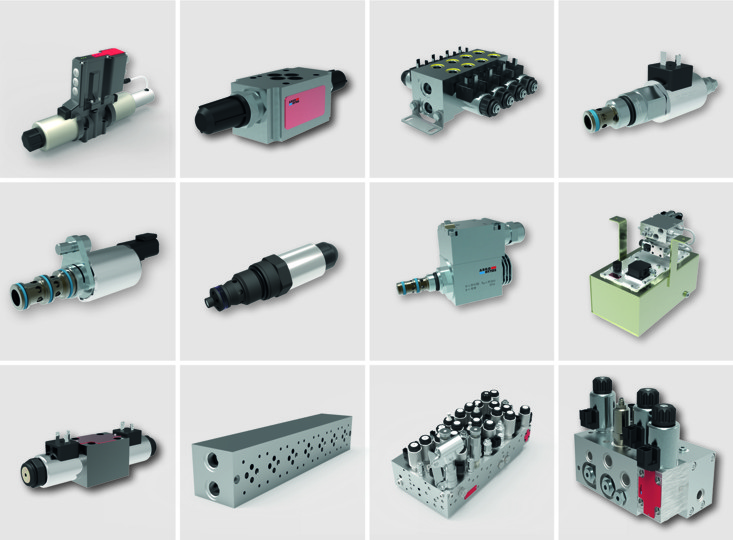

Ventile wie Drosselrückschlagventile bilden nur einen kleinen Teil unseres innovativen Produktportfolios für Unternehmen aller Branchen. Seit über 75 Jahren bringen wir die Industriehydraulik und seit einiger Zeit ebenso die Mobilhydraulik mit vielen Innovationen voran. Dafür beschäftigen wir als mittelständisches Familienunternehmen heute mehr als 1600 Mitarbeiterinnen und Mitarbeiter.
